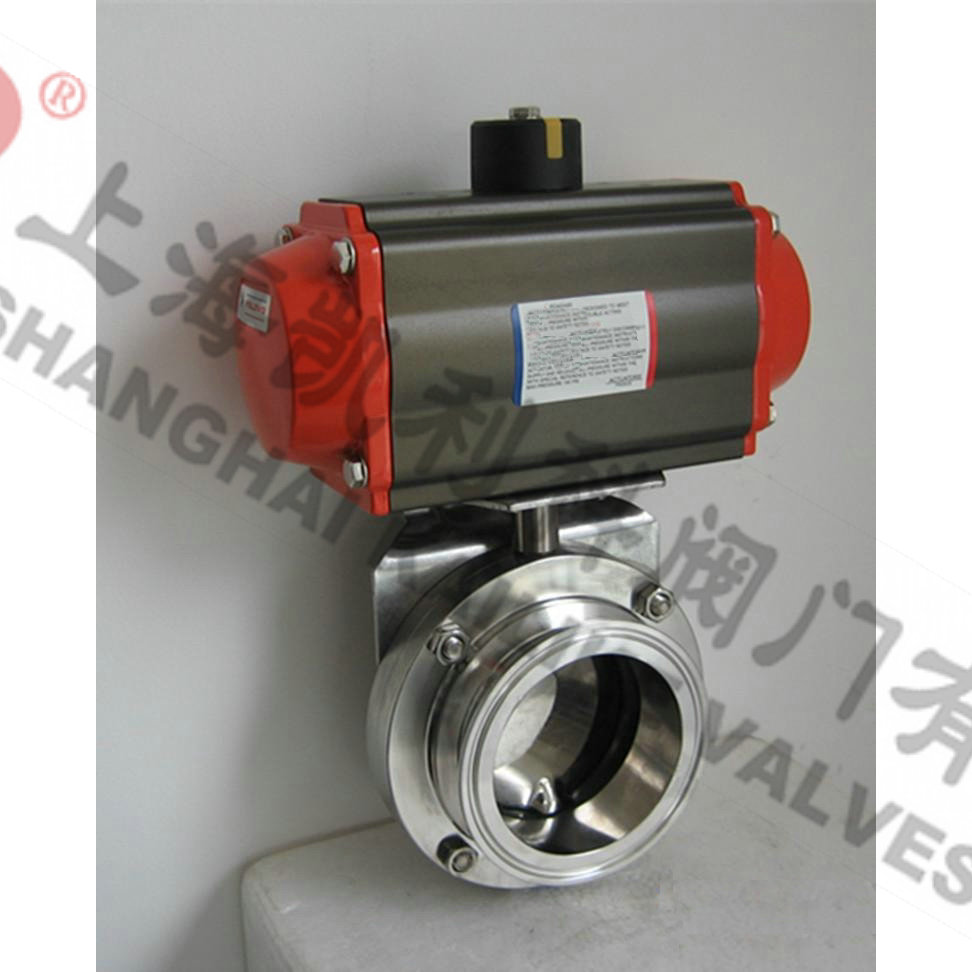

D681X衛生級氣動蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級氣動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。所有衛生蝶閥與介質接觸部份均為鏡面拋光處理。
| 產品名稱： | 衛生級氣動蝶閥 | 產品型號： | D681X |
| 公稱通徑： | DN25～DN200 | 閥座密封： | 丁青橡膠、聚四氟乙烯 |
| 公稱壓力： | 1.0Mpa～1.6MPa | 連接方式： | 卡箍、外螺紋、焊接 |
| 適用溫度： | -20ºC～+80ºC-150ºC | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 不銹鋼304、316、316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 氣動執行器 | 雙作用、單作用 |
| 驅動氣源 | 5-7bar壓縮空氣 |
| 氣動附件 | 限位開關、定位器、電磁閥、過濾減壓閥、手輪機構 |
| 公稱通徑 | Φ25－Φ102 |
| 公稱壓力 | PN1.6 |
| 適用溫度 | -30~+120℃ |
| 連接方式 | 對夾式、卡箍快裝式 |
| 閥體結構 | 一體式、三塊式 |
| 閥體材質 | 304、316、316L |
| 閥板材質 | 304、316、316L |
| 閥座襯里 | 硅橡膠、氟橡膠、聚四氟 |
| 適用介質 | 食品、醫藥、包裝機械等衛生級別工況 |
|

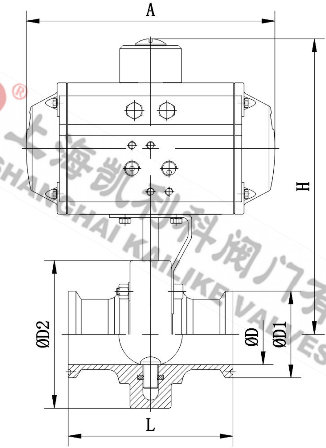

規格 ISO |
D | D1 | D2 | L | A | H |
| Φ25 | 21 | 50.5 | 78 | 66 | 144 | 165 |
| Φ32 | 29 | 50.5 | 78 | 66 | 144 | 165 |
| Φ38 | 35 | 50.5 | 86 | 70 | 144 | 169 |
| Φ51 | 47 | 64 | 102 | 76 | 163 | 190 |
| Φ63 | 59 | 77.5 | 115 | 98 | 163 | 200 |
| Φ76 | 72 | 91 | 128 | 98 | 214 | 210 |
| Φ89 | 80 | 106 | 139 | 102 | 214 | 215 |
| Φ102 | 97 | 119 | 154 | 106 | 252 | 225 |
| Φ108 | 102 | 119 | 159 | 106 | 252 | 230 |
| Φ133 | 125 | 145 | 185 | 140 | 270 | 255 |
| Φ159 | 150 | 172 | 215 | 260 | 354 | 305 |
聲明：【D681X衛生級氣動蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D681X衛生級氣動蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
